Tại sao nên dùng máy nén khí cho máy cắt laser?
Máy cắt laser yêu cầu nguồn khí nén áp suất ổn định (áp suất làm việc 13-16 bar), sạch dầu và khô để đảm bảo đường cắt đẹp, bảo vệ đầu cắt và tăng tuổi thọ thiết bị. Tùy công suất máy laser và vật liệu cắt, bạn nên chọn cấu hình máy nén khí phù hợp.
Vì sao máy cắt laser cần máy nén khí?
Khí nén dùng để:
- Thổi xỉ kim loại ra khỏi đường cắt
- Làm mát đầu cắt laser
- Giảm cháy cạnh, tăng độ sắc nét
- Bảo vệ thấu kính và đầu nozzle
Cấu hình hệ thống khí nén cho máy cắt laser
Máy nén khí → Bình tích áp → Máy sấy khí → Lọc đường ống (lọc thô – lọc bán tinh – lọc tinh → Khí nén cung cấp cho máy cắt laser.
1. Giảm chi phí khí hỗ trợ
Thay vì sử dụng khí Nitơ hoặc Oxy đóng chai với chi phí cao, nhiều doanh nghiệp sử dụng khí nén từ máy nén khí để:
- Cắt thép carbon mỏng.
- Cắt inox mỏng.
- Cắt nhôm và một số vật liệu khác.
Chi phí khí nén chỉ bằng khoảng 10 – 30% so với sử dụng Nitơ.
2. Tăng tốc độ cắt
Khí nén áp suất cao giúp:
- Thổi sạch xỉ nóng chảy khỏi đường cắt.
- Tăng tốc độ gia công.
- Giảm hiện tượng cháy cạnh.
3. Bảo vệ đầu cắt laser
Khí sạch và khô giúp:
- Bảo vệ thấu kính hội tụ.
- Hạn chế bụi bẩn bám vào đầu cắt.
- Giảm chi phí thay thế vật tư tiêu hao.
4. Nâng cao chất lượng sản phẩm
Hệ thống khí nén đạt chuẩn giúp:
- Đường cắt sắc nét.
- Ít ba via.
- Bề mặt cắt đẹp hơn.
5. Hoạt động ổn định 24/7
Máy nén khí chuyên dùng cho laser thường được thiết kế:
- Áp suất cao 13 – 15.5 bar.
- Tích hợp bình chứa khí.
- Máy sấy khí và bộ lọc tinh.
- Đảm bảo nguồn khí ổn định cho sản xuất liên tục.

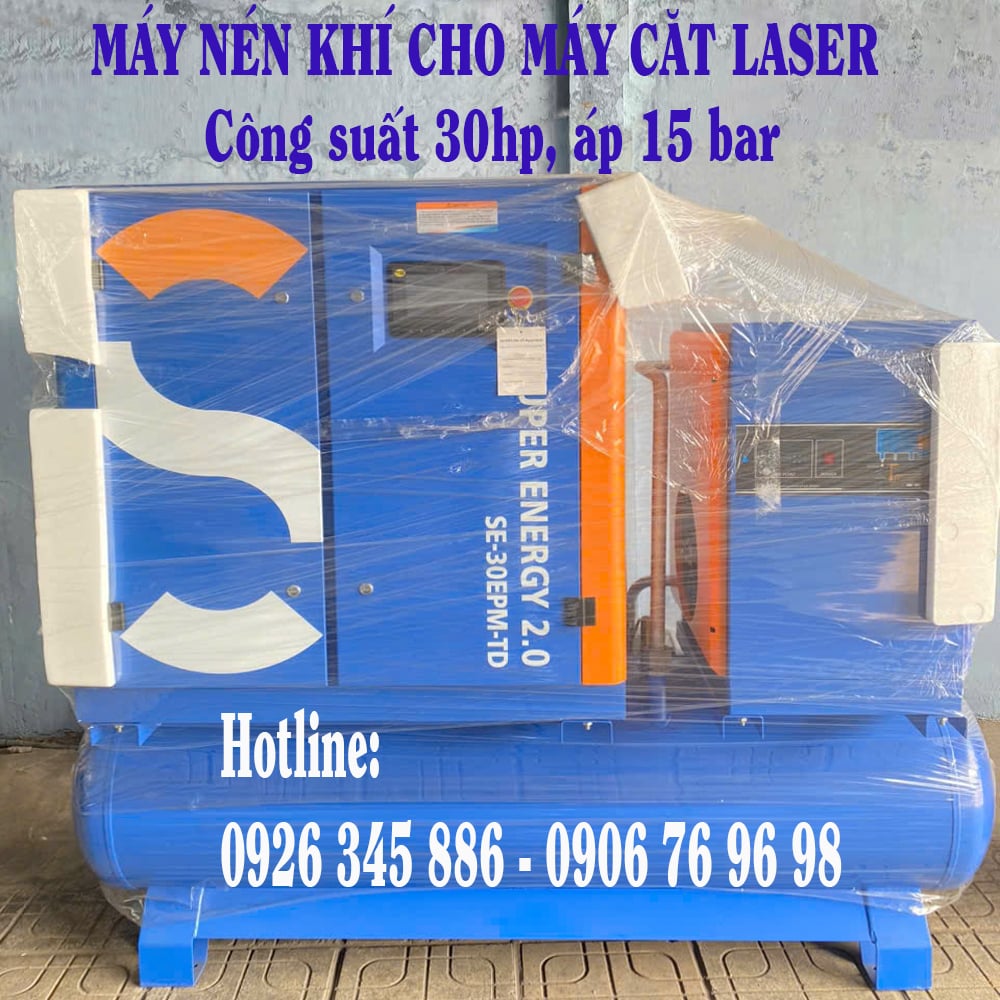

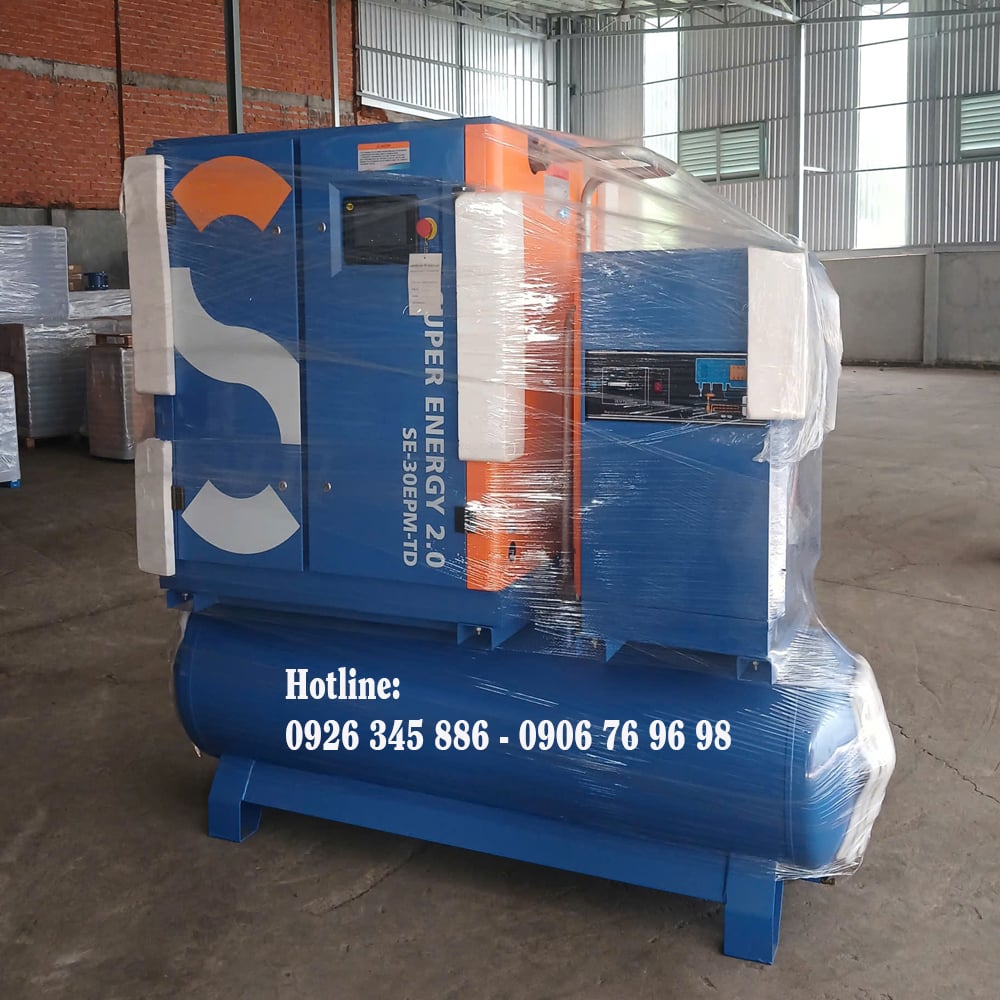

Thông số kỹ thuật Tổ hợp máy nén khí Xinlei dùng cho máy cắt Laser
- Model: SE-30EPM-TD
- Công suất: 22kw/30hp
- Cấp độ bảo vệ motor IP65
- Lưu lượng khí nén lớn: 2.2 m³/phút
- Áp lực làm việc max: 1.5Mpa
- Điện áp: 3pha, 380V, 50Hz
- Chế độ khởi động: Khởi động biến tần, biến tần Inovance
- Bình chứa khí: 480 Lít
- Máy sấy khí: lưu lượng 3.6m³/ phút, Áp suất làm việc: ≤ 1.6 Mpa
- Lọc đường ống khí nén: 4 lọc, Áp suất làm việc: ≤ 1.6 Mpa
- Chế độ làm mát: làm mát bằng không khí
- Đường ống khí nén đầu ra: Ren Ø42
- Kích thước: dài 2134 mm * rộng 1053 mm * Cao 1875mm.
- Trọng lượng: 600kg
- Xuất xứ: Chian, bảo hành: 12 tháng, riêng đầu nén trục vít bảo hành 24 tháng.
Tiêu chuẩn khí nén cho máy cắt laser
- Áp suất khí nén cao: 13 – 15.5 bar.
- Điểm sương: ≤ 3°C
- Hàm lượng dầu: ≤ 0.01 ppm
- Hạt bụi: ≤ 0.01 μm
Do đó nên sử dụng:
- Máy nén khí trục vít biến tần áp cao.
- Máy sấy khí hấp thụ hoặc máy sấy khí tác nhân lạnh chất lượng cao.
- Bộ lọc đường ống nhiều cấp.
Cách lựa chọn công suất máy nén khí cho máy cắt laser
Bước 1: Xác định công suất nguồn laser:
Bước 2: Chọn máy nén khí dư tải 20 – 30%
Ví dụ:
- Máy laser cần 2.0 m³/phút.
- Chọn máy nén khí có lưu lượng từ 2.4 – 2.6 m³/phút.
|
Công suất laser |
Lưu lượng khí yêu cầu |
Máy nén khí đề xuất |
|
1 – 3 kW |
0.8 – 1.2 m³/phút |
15 kW (20 HP) |
|
3 – 6 kW |
1.2 – 2.0 m³/phút |
22 kW (30 HP) |
|
6 – 10 kW |
2.0 – 3.5 m³/phút |
37 kW (50 HP) |
|
10 – 15 kW |
3.5 – 6.0 m³/phút |
55 kW (75 HP) |
|
15 – 20 kW |
6.0 – 8.0 m³/phút |
75 kW (100 HP) |
|
>20 kW |
8.0 m³/phút trở lên |
90 – 132 kW (175HP) |
Một số lưu ý quan trọng
- Ưu tiên máy nén khí áp suất 16 bar.
- Chọn máy có biến tần (VSD/Inverter) để tiết kiệm điện.
- Nên sử dụng máy nén khí không dầu hoặc hệ thống lọc dầu nhiều cấp.
- Trang bị bình chứa khí dung tích lớn (300 – 1000 lít) để ổn định áp suất.
- Luôn lắp máy sấy khí và bộ lọc tinh cho hệ thống laser.
Ví dụ thực tế
Với máy nén khí SE-20EPM-TD:
- Công suất: 15 kW (20 HP)
- Lưu lượng: 1.35 m³/phút
- Áp suất tối đa: 1.5 MPa (15 bar)
- Bình chứa: 400 lít
Model này phù hợp cho các máy cắt laser sợi quang khoảng 1 – 3 kW, đáp ứng tốt nhu cầu sản xuất cơ khí, gia công tôn và inox với chi phí khí thấp và vận hành ổn định.
